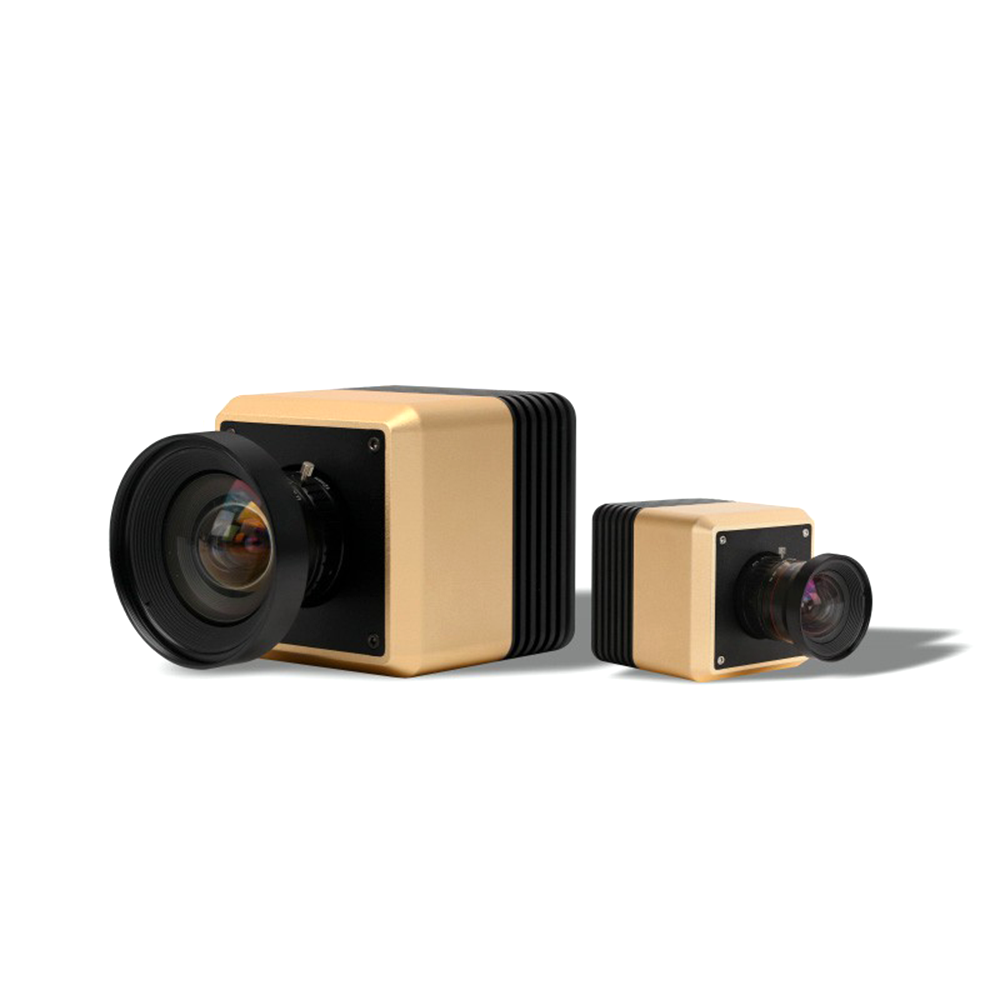

CX1000 成像亮度計

產品介紹及參數

產品描述及適用場景：

CX-1000成像式亮度計包括LED 照明在內的照明研究、路燈路面亮度測試、光環境測試、LED(LCD)顯示屏表面亮度分析等,測試項目包括圖像上任一點的亮度,任一范圍內亮度的平均值、最大值、最小值和等亮度彩色圖等參數分析功能。CX-1000成像亮度計用于測量Led模塊，燈,燈具，顯示器,街道亮度和其他光源的亮度、亮度分布及均勻度。

主要特點:

1、使用CMoS圖像傳感器和高級v-lambda濾鏡

2、具有數百萬個探測器點矩陣，能捕獲整個場景，同時測量每個點的亮度

3、一次操作即可快速測量多個點

4、高分辨率和高靈敏度

技術指標

●成像分辨率 : 1920x1200（FUHD.23MPix）

●A/D轉換A/D : 12位

●測量范圍 : 0.01cd/m2-10000cd/m2

●分辨率 : 0.01cd/m2

●動態范圍 : 1:1000000

●鏡頭焦距 : 50mm （可根據要求提供 Available on request）

●最小工作面積 : 86mmx55mm （距離440mm ）

●光譜相應不確定性 : A級（F1） < 3%

●積分時間 : 50ps~30s

●傳感器類型:高精度V（入）修正的CMOS V（入）

●對焦距離 : 440mm?8

●尺寸［高x寬x長］ : 86mm x90mmx 156mm

●重量 : 1200g

●PC連接 PC : USB 3.0

●供電 : USB

測量參數：

型號	CX-200	CX-1000	CX-2600	CX-6100
像素	230萬(1920x1200)	230萬(1920x1200)	2600萬(6248x4168)	6100萬(9568x6380)
像素深度	16bit輸出
曝光時間	32us-32s
測試功能	1.亮度L:最大值、最小值、平均值、中心點、點均勻性、面均勻性; 2.整體均勻性、區城均勻性; 3.針對特定行業的測試功能，如:隧道區域亮度變化等; 4可根據客戶要求定制測試功能
亮度范圍	0.0001~100,000cd/㎡(可選配ND漲鏡)
高度精度	士3%
高度重復性	±0.1%
制冷方式	常規	常規	半導體二級制冷	半導體二級制冷
通訊接口	USB

場景應用：

●LCD/OLED/LED顯示屏的亮度/色度/均勻性測試；

●BLU背光亮度/色度/均勻性測試；

●汽車/航空儀表盤，發光字符按鍵；

●發光鍵盤亮度色度測試；

●照明測試，燈具、室內、道路、隧道等；

配套鏡頭選型表

鏡頭焦距	50mm		25mm		16mm(標配)		12mm(廣角)
光學畸變	0.01%		0.04%		0.07%		0.39%
視角	水平	垂直	水平	垂直	水平	垂直	水平	垂直
	16.1°	11.8°	31.6°	23.4°	47.7°	35.9°	61.0°	46.7°
工作距離	測量目標尺寸
100mm	-	-	-	-	88	65	118	86
150mm	-	-	85	62	132	97	177	129
250mm	71	52	141	103	221	162	394	216
400mm	113	83	226	166	353	259	471	345
500mm	141	103	283	207	442	323	589	431
1000mm	283	207	565	414	883	647	1178	863
2000mm	565	414	1413	1035	1766	1294	2355	1725
