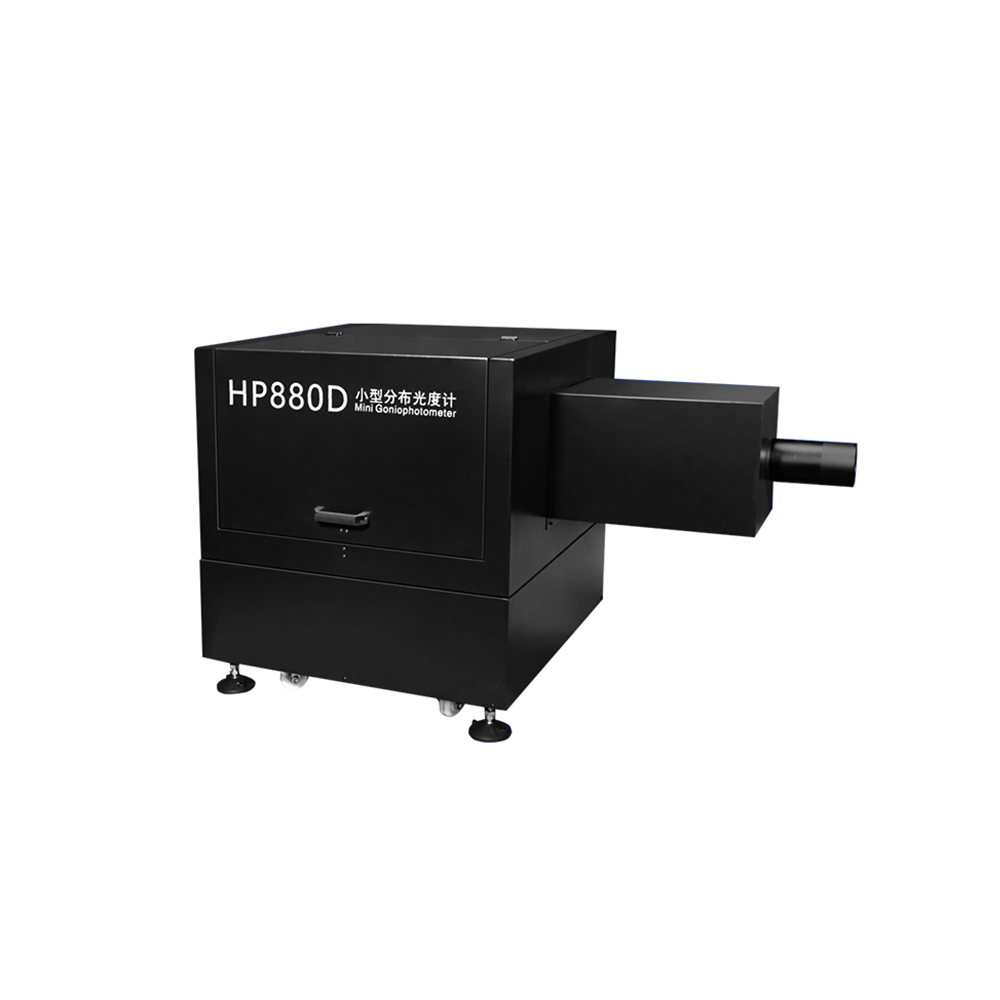

分布光度計、測角儀

產品描述及應用場景：
用于測量LED小型燈具（鹵素?zé)?、杯燈、射燈、球泡燈等）及單顆大功率LED的配光曲線、照度、光強數據、光束角、光通量等參數。儀器設計了光學暗箱及光欄，無需暗室。測試方法滿足CIE127和IEC 61341標準的測試要求

主要技術特點：
  1.被測燈具測量位置與實際使用狀態一致,燈具工作狀態不變
  2.激光十字線瞄準裝置、方便,準確地安裝測試燈具的位置
  3.光電探測器修正水平高,達到國家一級照度計要求
  4.自動繪制光強空間分布曲線(極坐標和直角坐標)
  5.測量數據符合國際、國內標注要求,IESNA文件格式輸出，可由其它照明和燈具設計軟件直接調用
  6.高穩定帶遮光光柵的探頭支架，高低可調，上下和左右傾角可調

豐富的軟件功能：

  1.控制旋轉臺旋轉，采集燈具的光強分布數據，計算燈具的光度數據及坐標系的轉換；
  2.包括空間光強分布、空間顏色分布、任意截面上的光強分布曲線（可分別用直角坐標系或極坐標系顯示）、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通比、下射光通比、燈具總光通量、有效光通量、相關色溫、色坐標x,y、色差duv。
  3.導出符合國際標準的燈具文件，可直接的導入照明設計軟件，格式說明如下：
  *.HPG   虹譜光色HPG系列分布光度計測試數據文件格式；
  *.IES    IESNA北美標準格式,包括95版和2002版;
  *.LDT   EULUMDAT德國標準（歐洲）格試文件；
  *.CIE    CIE國際照明委員會標準格式；
  4.根據被測燈的類型，如路燈及室外燈、室內燈或投光燈等，輸出相應的打印報告，可直接保存為PDF文件，便于交流存檔等。

主要應該功能：

 用于測量LED小型燈具（鹵素?zé)?、杯燈、射燈、球泡燈等）及單顆大功率LED的配光曲線、照度、光強數據、光束角、光通量等參數。儀器設計了光學暗箱及光欄，無需暗室。測試過程由計算機控制完成，操作簡單、使用方便、性價比高。根據被測燈的類型，輸出相應的打印報告，可直接保存為PDF文件，便于交流存檔等。Eulumdat(*.ldt)文件格式等多種格式，符合國際標準要求，可直接作為國際通用的照明設計軟件的輸入數據。

主要參數標準：

  LM-79-2008 固態照明產品的電氣和光度測量認定方法;

  GB/T9468-2008燈具分布光度測量的一般要求;

  LB/T 001-2008整體式LED路燈的測量方法;

  GB/T 24824-2009普通照明用LED模塊測量方法;

  GB/T7002-2008  投光照明燈具光度測試 ;

  CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；

  CIE 70-1987 The measurement of absolute luminous intensity distributions；

  CIE 121-1996 The photometry of goniophotometer of luminaries；

  CIE 84 Measurement of luminous flux；

  IESNA LM-75 Goniophotometer Types and Photometric Coordinates；

性能參數：

  ● 光照度測量范圍：0.1lx～99999lx;

  ●  光照度測量精度：一級；

  ● 燈具工作轉臺可繞水平軸（垂直轉動）和垂直軸（水平轉動）轉動；

  ●  轉動范圍：-180°~+180°;

  ● 間隔角度： ≥0.5°；

  ●角度測量精度：+0.1°；

  ● 光電探測器V（λ）修正水平高，達到國家一級照度計要求；

  ●可測試燈具最大外型尺寸：150（長）×150（寬）×110mm（厚度）

  ●儀器型號尺寸：145×75×85（mm）

  ●IESNA文件格式輸出，可由其它照明和燈具設計軟件直接導出
