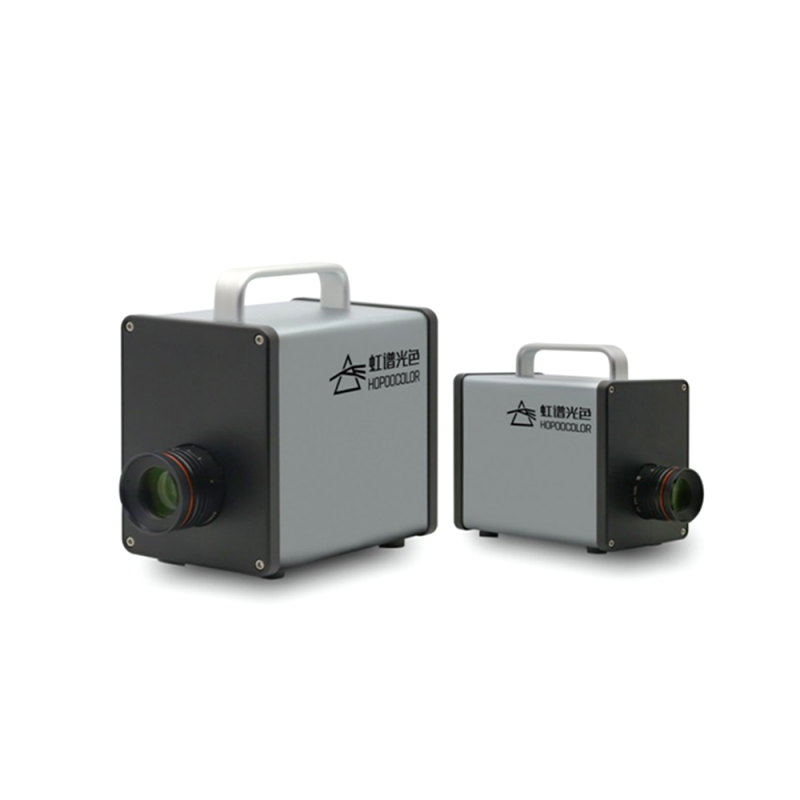

CXS-2500 成像色度計

E-mail QQ

產品介紹及參數

產品描述及適用場景：

CXS系列成像色度計，可滿足汽車、顯示、照明、電子等行業的各種發光器件的測試需求，配套軟件人性化設計。內置符合CIE人眼視覺函數的高精度匹配的XYZ濾光片，包含230萬到6100萬像素，可根據用戶的使用場景及需求選擇不同的型號及配套16mm到50mm焦距的鏡頭，以實現不同行業產品的實驗室或在線自動化測試，如汽車發光按鍵符號、發光鍵盤、屏幕背光等。

設備特點：

1、嚴格匹配CIE XYZ的濾??，精確獲取真實準確的亮度、?度數據；
2、多種配置，可根據用戶的需求和使用場景選擇不同分辨率，配置不事鏡頭，為客戶提供符合需求的、性價比最高的解決方案；
3、豐富軟件功能，單點、多點、區域的亮度和色度均勻性分布偽彩色圖等，各參數可設定上下限判定；
4、配備輸入輸出IO接口，與客戶的PLC等自動化設備進行觸發測試，輸出合格或不合格（PASS/NG）指示，提供第三方開發的SDK軟件包。

技術指標：

型號	CXS-2500
總像素點	2500萬
分辨率	5120*5120
像元尺寸	2.5*2.5um
靶面尺寸	1.1"
曝光時間	12us-10s
亮度范圍	0.001-100kcd/m2（可選配ND衰減片）
亮度精度	一級 (±3%，標準A光源條件下）
色度精度	一級（ ±0.003，標準A光源條件下）
通訊接口	USB3.0 B型
供電電壓	DC適配器 12V,2A
外型尺寸	176100130mm (外型尺寸均不含鏡頭)

場景應用：

●LCD/OLED/LED顯示屏的亮度/色度/均勻性測試；

●BLU背光亮度/色度/均勻性測試；

●汽車/航空儀表盤，發光字符按鍵；

●發光鍵盤亮度色度測試；

●照明測試，燈具、室內、道路、隧道等；

配套鏡頭選型表：

距	50mm		25mm		16mm(標配)		12mm(廣角)
光學畸變	0.01%		0.04%		0.07%		0.39%
視角	水平	垂直	水平	垂直	水平	垂直	水平	垂直
	16.1°	11.8°	31.6°	23.4°	47.7°	35.9°	61.0°	46.7°
工作距離	測量目標尺寸
100mm	-	-	-	-	88	65	118	86
150mm	-	-	85	62	132	97	177	129
250mm	71	52	141	103	221	162	394	216
400mm	113	83	226	166	353	259	471	345
500mm	141	103	283	207	442	323	589	431
1000mm	283	207	565	414	883	647	1178	863
2000mm	565	414	1413	1035	1766	1294	2355	1725
